JYDM單極滑線導軌

    全國咨詢熱線:
    18852560666

產品詳情

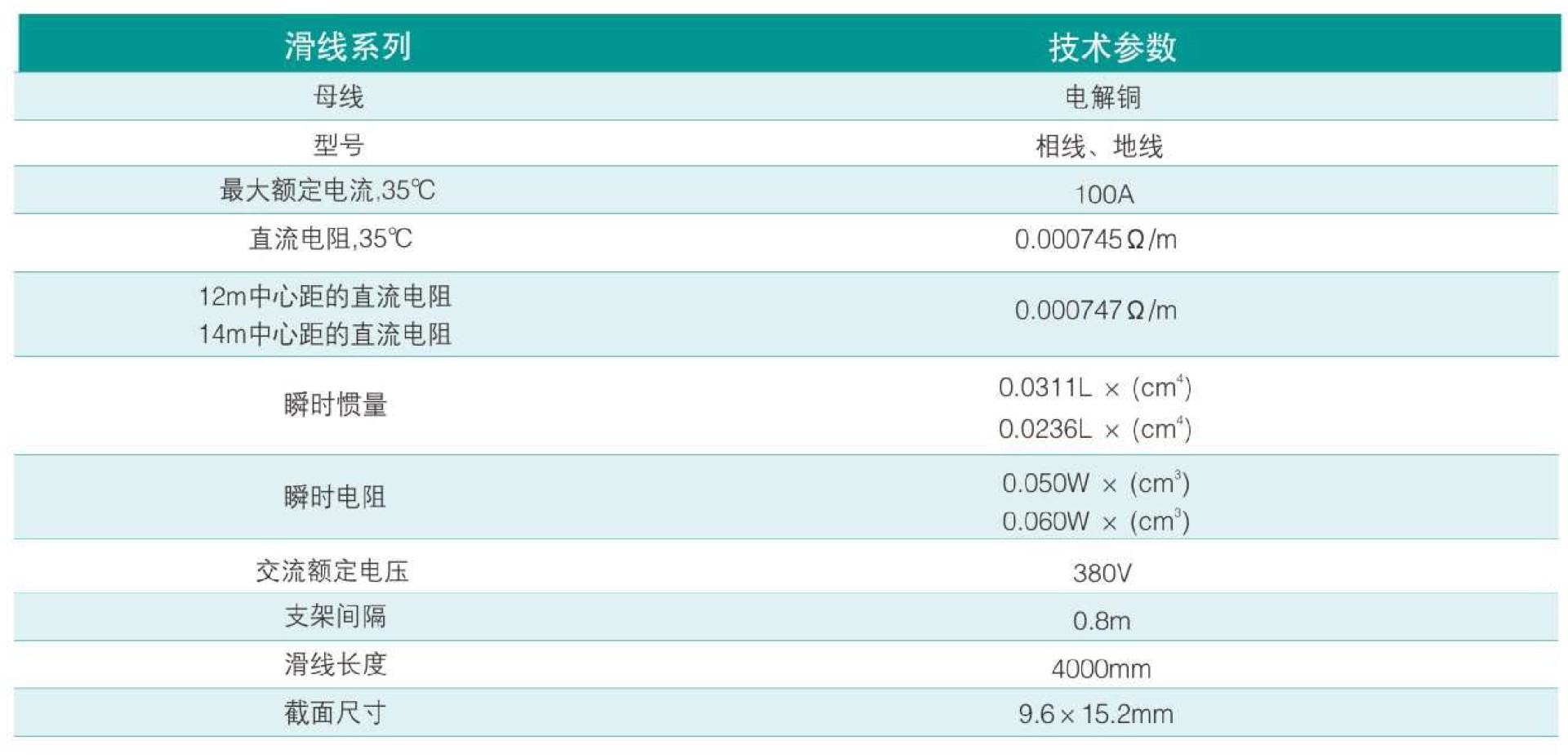

產品概述

JYDM系列單極滑線導軌是由銅熱軋制成,與集電器電刷吻合。母線裝在高級絕緣護套內,長度:<4米/根,護套顏色為黃色,其中黃綠相間的是地線,其導電是連續的。水平、垂直方向可彎曲成圓弧段,既可在工廠制造也可現場加工。

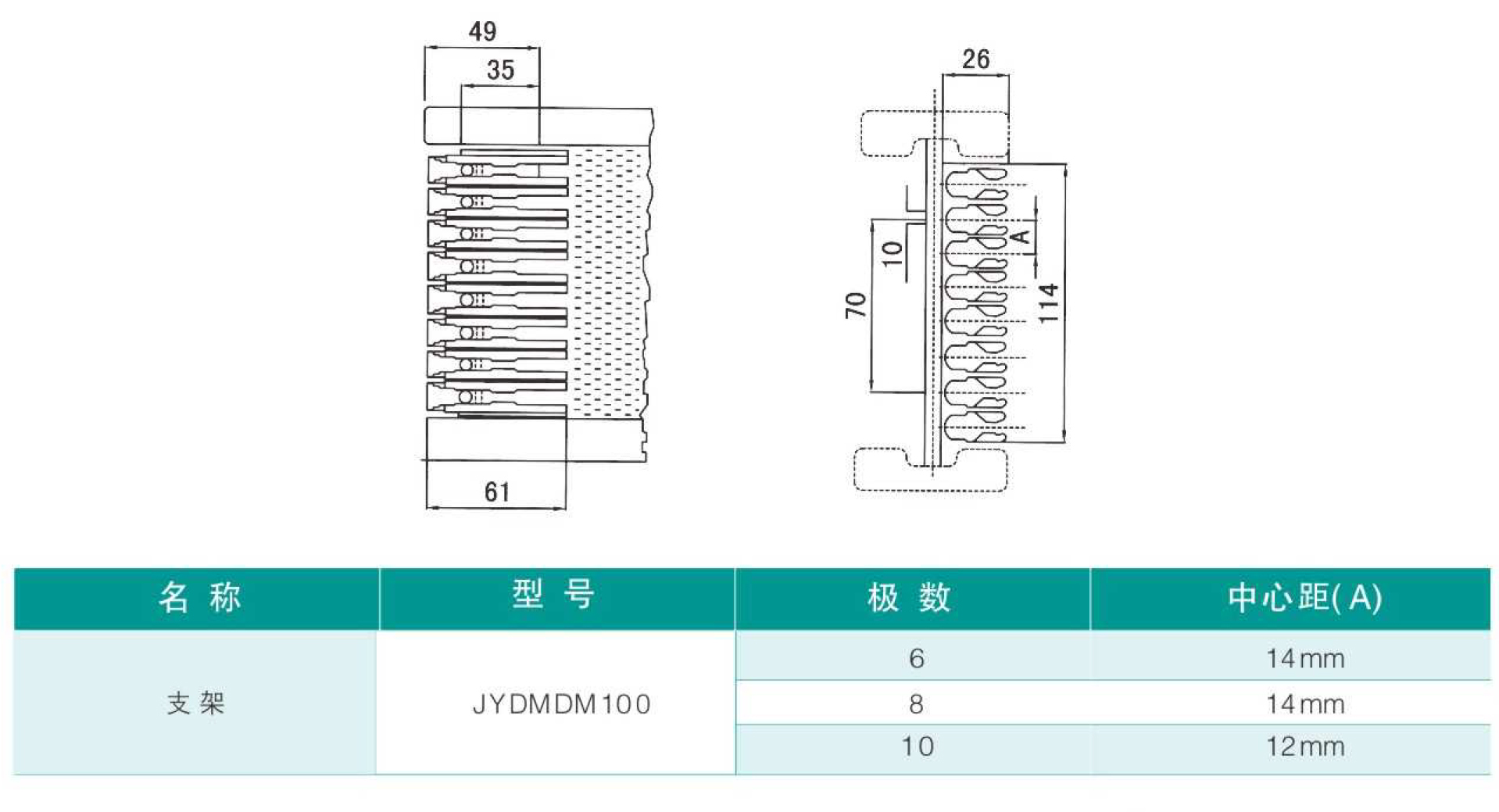

支架

支架是由工程塑料制成的??梢越M合排列成多極(8極或10極),能支撐滑線,防止沒有線彎曲、折斷。兩類支架,一種支架中心距(A)為12mm,另一種支架(A)為14mm。支架在直線段,每隔0.8m裝一只,在彎道處每隔0.4m裝一只。

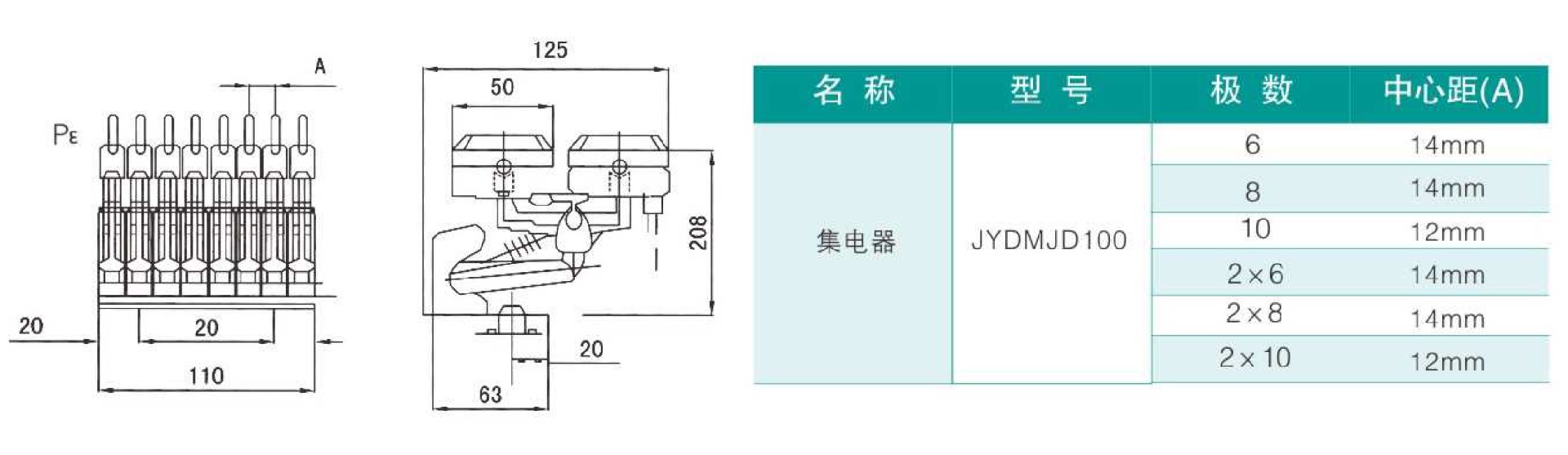

集電器

集電器除與母線接觸部分以外,都是絕緣的,既可水平安裝,又可垂直安裝。有土10mm的調節量,吸收運動誤差,黃綠相間色的是地線。單刷片有效電流是50A,雙刷片有效電流為100A。與6極、8極、10極的滑線配套使用,需經常檢查和更換損壞刷片,操作十分簡單方便。


端帽

端帽使用于分段供電區和道又接頭處。使用端帽,集電器能順利通過接頭處,在水平和垂直方向有+3mm的調節量,可以在此處引入電纜供電。


伸縮接頭( 熱膨脹補償接頭 )

該接頭提供2~10mm的空隙來補償,由于溫度變化引起滑線的瀏磺季琴班mm收縮。

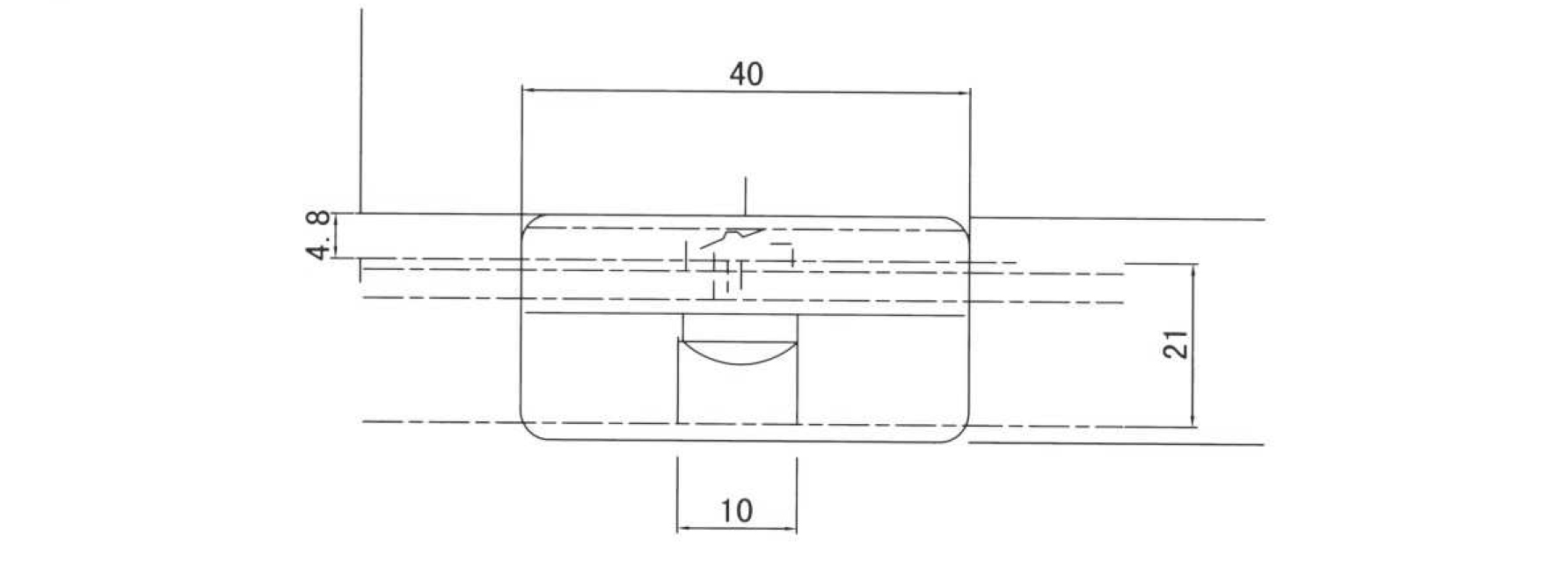

耦合接頭

該接頭能把滑線導電線連接起來,用螺絲緊固,防止松動,如此,可任意連續延長滑線。在每個耦合接頭處都有防觸電塑料護套。

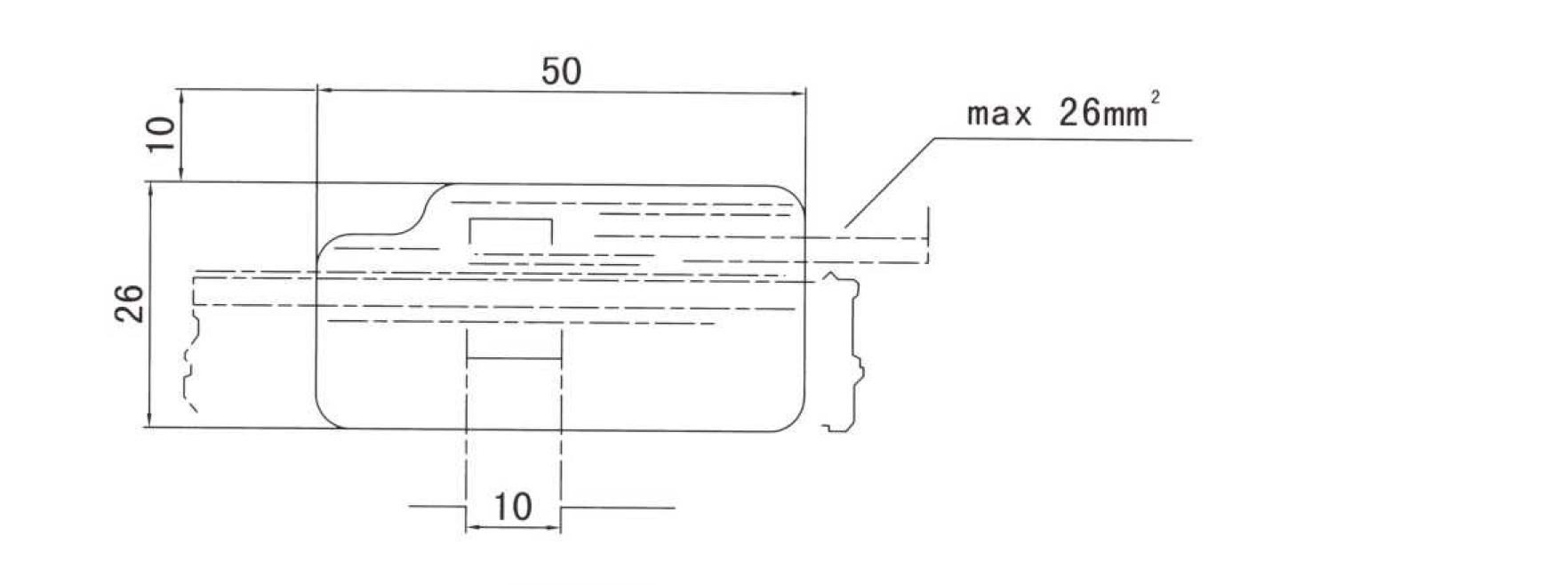

供電接頭

最大導線載流量為60A供電接頭能把電纜電源引入滑線,既可供電,也可作耦合接頭用,末端饋電則用末端供電接頭。

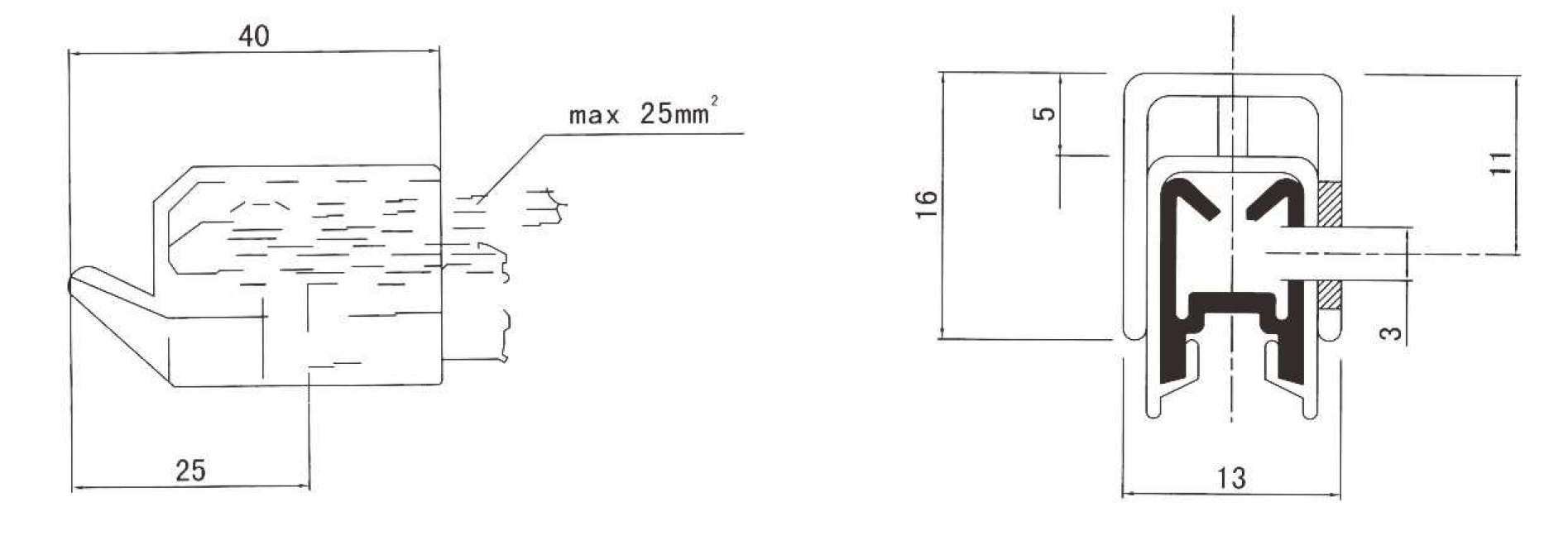

末端供電接頭

最大載流量為32A,末端供電接頭能把電纜電源從滑線末端引入。
