一、適用范圍
JYMN系列耐火型母線槽適用于額定電壓 690V 以下,額定工作電流250~ 5000A,頻率50~60Hz的輸配電系統。經過多年的試驗和工業通電運行,其電氣性、耐火性、金屬結構性均達到國內先進水平。
二、結構性能
1.采用合理的“三明治”相線緊密疊壓結構設計,母線槽外形緊湊、體積小,母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。
2.外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司獨創(chuàng )的雙層中空結構,通過密閉中空有效阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火涂料(遇火時,涂料能迅速以幾何速度在母線表面膨脹,形成致密的炭化隔熱層,密閉母線外殼所有縫隙,防止高溫直接進入母線內部)。
3.接頭采用專用耐火型絕緣組件,連接可靠方便。
三、絕緣配置
JYMN系列耐火型母線槽的絕緣介質主要采用絕緣支撐,選用氧化鋁高溫陶瓷件,可耐高溫達 1000C.母線銅導體絕緣采用聚酷亞氨和耐高溫粉云母帶混合纏繞。( 聚亞氨俗稱黃金帶,是電工行業最先進的絕緣材料,具有較好的耐高溫和介電性能,介電強度≥22000V,在高溫中無有毒氣體釋出:粉云母帶耐火溫度高達960~1000C/1.5小時,參照EC 371-3-8GB 12666.6耐火特性試驗達到A類要求。
四、主要技術參數
1.采用“三明治”密封結構,一般防護等級為IP54。
2.母線系統能承受 3750V 的工頻耐壓,歷時 1min 無擊穿和閃絡(luò )現象。
3.母線系統在長期接通額定電流工作時,共溫升不超過: 連接端子:60K,金屬外殼:30K,槽內絕緣件表面:40K。
4.母線槽系統在火災發生后,燃燒溫度上升到 960C時,仍然能夠維持正常運行。
五、母線截面示意及性能參數

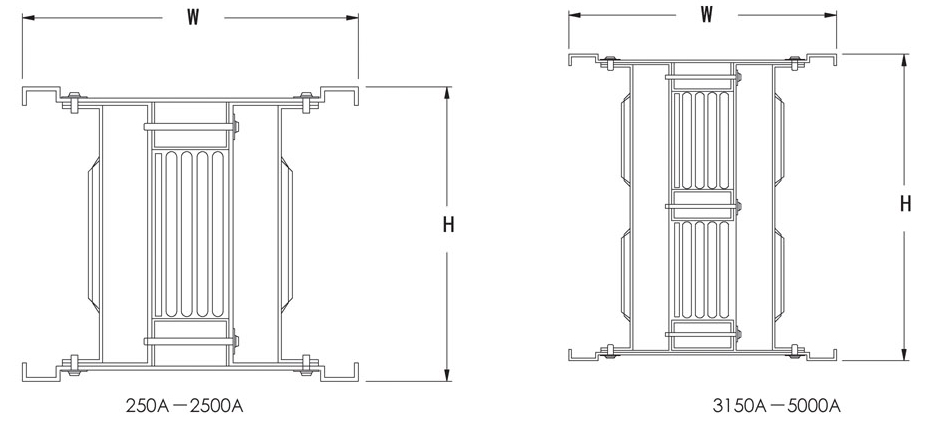

1、母線槽截面示意圖

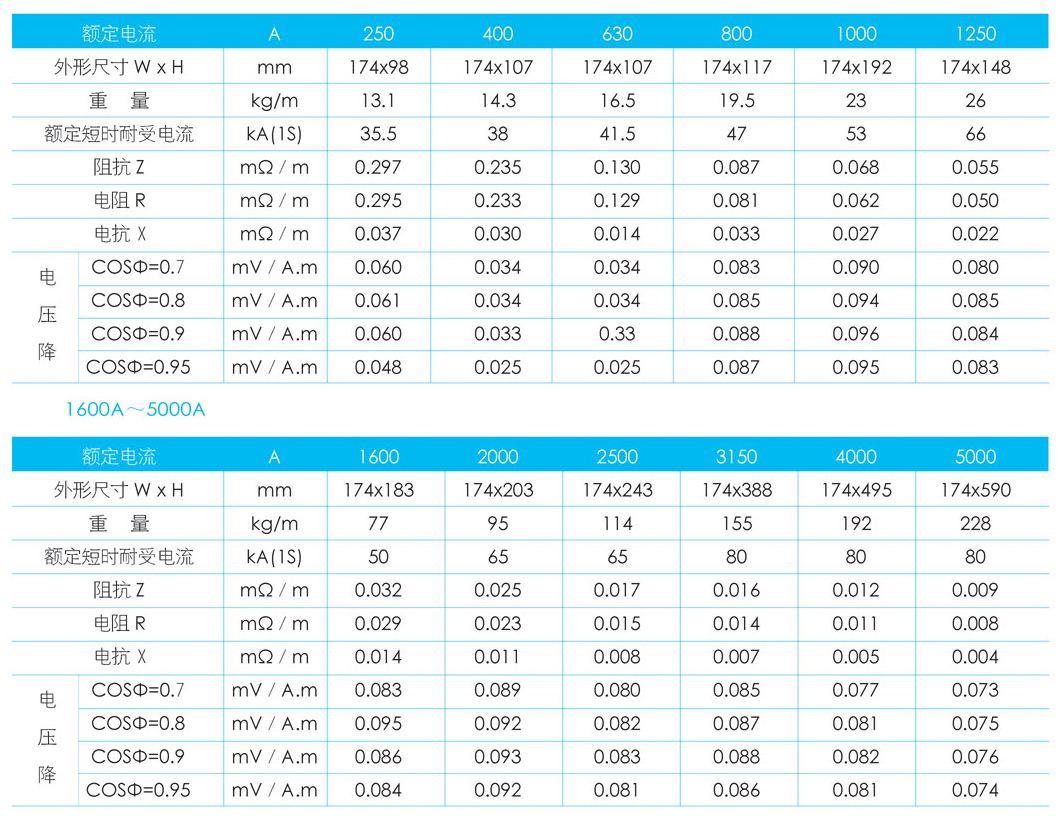

2、母線槽性能參數 250A~1250A
